Kia Rio: Elevalunas eléctrico / Motor del elevalunas eléctrico

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Elevalunas eléctrico / Motor del elevalunas eléctrico

Componentes y localización de los componentes

Componentes

[Motor del elevalunas estándar]

[Motor del elevalunas de seguridad]

Procedimientos de reparación

Inspección

•	Al desmontar utilizando un destornillador de punta plana o un extractor, envuelva las herramientas con cinta protectora para no dañar los componentes.

•	Al desmontar las piezas del guarnecido interior, utilice una herramienta de plástico para desmontar paneles con el fin de no dañar la superficie.

•	Tenga cuidado al guardar y manejar el guarnecido cuando lo monte/desmonte, ya que el aceite y el lubricante pueden dejar manchas en el guarnecido.

MOTOR DE ELEVALUNAS ELÉCTRICO DELANTERO

1.	Desmonte el revestimiento de la puerta delantera. (Consulte el grupo de carrocería - "Guarnecido de la puerta delantera")

2.	Retire el sello del guarnecido de la puerta delantera. (Consulte "Carrocería : Cristal de la ventanilla de la puerta delantera")

3.	Desconecte el conector (A) del motor.

Conecte directamente los terminales del motor a la batería (12 V) y compruebe que el motor funcione suavemente. A continuación, invierta la polaridad y compruebe que el motor funcione suavemente en la dirección inversa. Si la operación no es normal, cambie el motor.

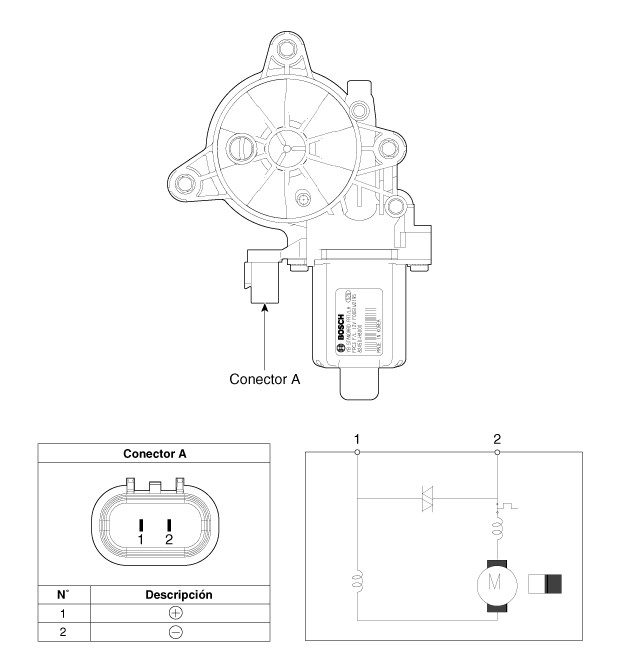

[Motor del elevalunas estándar]

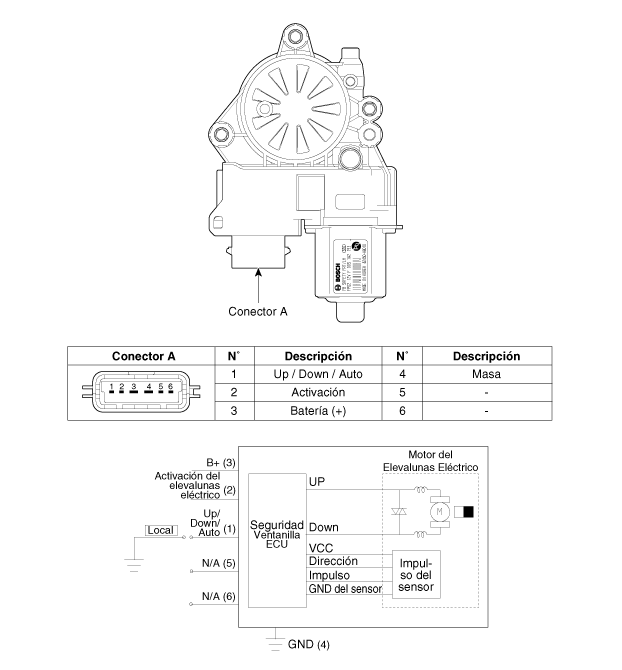

[Motor del elevalunas de seguridad]

MOTOR DE ELEVALUNAS ELÉCTRICO TRASERO

1.	Desmonte el guarnecido de la puerta trasera. (Consulte el grupo de carrocería - "Guarnecido de la puerta trasera")

2.	Retire la junta del guarnecido de la puerta trasera. (Consulte "Carrocería : Cristal de la ventanilla de la puerta trasera")

3.	Desconecte el conector (A) del motor.

4.	Conecte directamente los terminales del motor a la batería (12 V) y compruebe que el motor funcione suavemente. A continuación, invierta la polaridad y compruebe que el motor funcione suavemente en la dirección inversa. Si la operación no es normal, cambie el motor.
