Kia Rio: Sistema eléctrico de la carrocería / Elevalunas eléctrico
Componentes y localización de los componentes

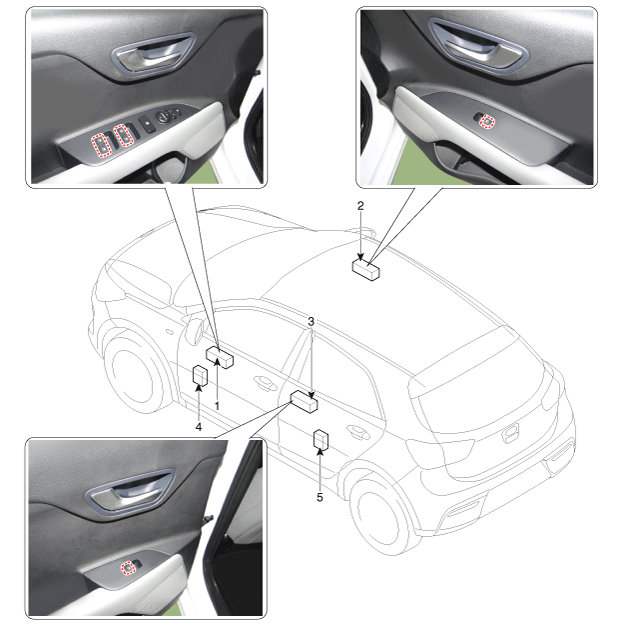

| LOCALIZACIÓN DE LOS COMPONENTES |
1. Interruptor del elevalunas
eléctrico del lado del conductor
2. Interruptor del elevalunas eléctrico del lado del acompañante
3. Interruptor del elevalunas eléctrico trasero
|
4. Motor de la ventanilla delantera
5. Motor de la ventanilla trasera
|
Descripción y operación
| Función de seguridad del
elevalunas eléctrico |
Cuando se activa el interruptor de subida automática del elevalunas, la función
de seguridad se activará.
| 1. |
Condición de la función de seguridad
Si se detecta una fuerza de 100N (utilizando el resorte de 10N/mm) mientras
la ventanilla sube, la ventanilla bajará.
|
| 2. |
Longitud de inversión de la ventana (excepto cuando se sostiene el interruptor
de subida automática)
| – |
Cuando se detecta obstrucción en un margen entre 4mm y 250mm
de la parte superior de la columna B
→ la ventanilla baja 300mm desde la parte superior de la columna
B.
|
| – |
Cuando se detecta obstrucción en un margen superior a 250mm de
la parte superior de la columna B.
→ la ventanilla baja a la posición más baja si la longitud total
del objeto obstruido más 50mm es inferior a la posición más baja
de la ventanilla.
|
|
| 3. |
Longitud de bajada de la ventanilla (manteniendo el interruptor en subida
automática)
| – |
Cuando se detecta obstrucción tirando del interruptor de subida
automática.
→ La ventanilla baja 25mm desde la posición de obstrucción.
|
| – |
La función de subida automática no estará disponible durante
5 segundos después de la operación anterior.
→ Al tirar del interruptor de subida automática se activa la
función de subida manual (sin función de seguridad).
|
|
| 4. |
La zona con la función de seguridad no es de aplicación
La función de seguridad no está disponible en un margen de 4mm desde
la parte superior del marco de la ventanilla.
|
Cómo inicializar el
elevalunas eléctrico de seguridad
| 1. |
Inicialización de la conexión a la batería
Si la potencia de batería se desconecta del vehículo durante más de 5
minutos, el interruptor de seguridad del elevalunas eléctrico deberá inicializarse.
| (1) |
Funcionamiento del elevalunas antes de la inicialización
| –
|
La función de subida/bajada manual está disponible
|
| –
|
La función de subida/bajada automática no está disponible.
(Si se pulsa el interruptor de subida/bajada automática,
se acciona la función de subida/bajada manual.)
|
|
| (2) |
INICIALIZACIÓN
Cierre la ventana en la posición de apertura y mantenga presionado
el interruptor en la posición de cierre completo durante 0,2 seg.
(Si empieza a cerrar la ventana en la posición de cierre completo,
la inicialización podría fallar.)
|
| (3) |
Si inicializa la función de seguridad del elevalunas en estado
atascado se podrían dar las siguientes condiciones.
| –
|
La función de seguridad no está disponible
|
|
| (4) |
El sensor Hall de memorización de la posición de la ventanilla
se usa para identificar la posición de la ventanilla y el sentido
de operación del motor. La ECU detecta la posición superior máxima
de la ventanilla y fija la posición como '0'.
|
| (5) |
Desinicialización
La ECU se desinicializa si se cumplen las condiciones siguientes.
Tras el proceso de desinicialización, la función de subida automática
y de seguridad no están activadas.
Condiciones de desinicialización
| a. |
Repita el movimiento de bajada de la ventanilla 15 veces
seguidas.
|
| b. |
El suministro eléctrico se suspende durante la operación
del motor.
|
| c. |
La puerta del lado del conductor se abre, ENC OFF con
el cristal de la ventanilla en la posición de tope de parada
-> ENC ON en un plazo de 2 segundos -> Desinicialización
completada (si no se suministra corriente en 2 segundos
o no se realiza ninguna operación en 5 segundos, el proceso
de desinicialización deberá repetirse desde el principio.)
|
|
|
| 2. |
Inicialización del modo de seguridad contra fallos
Prevención de sobrecalentamiento del motor La función de prevención de
sobrecalentamiento del software sirve para evitar que el motor se sobrecaliente
(pero los datos EEPROM se graban en la ECU).
| (1) |
Si la ventana se desplaza a la fuerza y el motor tiene un problema,
el interruptor del elevalunas podrían entrar en el modo de seguridad
contra fallos para la seguridad del usuario.
|
| (2) |
Funcionamiento del elevalunas en modo de seguridad contra fallos
| –
|
La función de subida/bajada manual está disponible
|
| –
|
La función de subida automática/manual no está disponible
(Cuando se acciona la subida automática/manual, la ventana
subirá 20 mm y se detendrá.)
|
|
|
