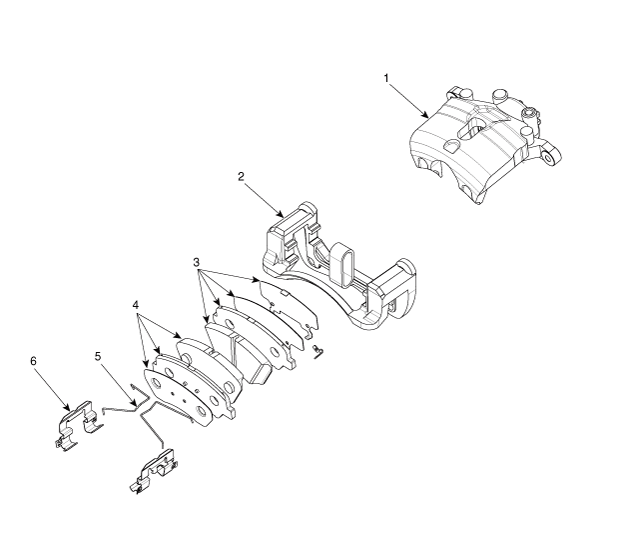

Componentes y localización de los componentes

Componentes

1. Cuerpo de la pinza
2. Banco de la pinza
3. Conjunto de pastillas del freno [IN]

4. Conjunto de pastillas del freno [OUT]
5. Muelle de retorno del panel
6. Forro de la almohadilla

Procedimientos de reparación

Extracción

PASTILLA DE FRENO

Desmonte las ruedas y los neumáticos delanteros.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

Afloje el perno de la varilla de guía (B) y oscile el cuerpo de la pinza (A) hacia arriba para retirarla.

Par de apriete:

21,6 ~ 31,4 N.m (2,2 ~ 3,2 kgf.m, 15,9 ~ 23,1 lb·pie)

Extraiga el muelle de retorno del panel (A) y después separe la pastilla del freno (B).

Cambie el muelle de retorno (A), el retenedor de pastillas (B), la cuña de freno interior (C) y la pastilla del freno (D) todo al mismo tiempo cuando cambie la pastilla del freno.

CONJUNTO DE LA PINZA DE FRENO

Desmonte las ruedas y los neumáticos delanteros.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

Afloje el perno de la varilla de guía (B) y oscile el cuerpo de la pinza (A) hacia arriba para retirarla.

Par de apriete:

21,6 ~ 31,4 N.m (2,2 ~ 3,2 kgf.m, 15,9 ~ 23,1 lb·pie)

3.	Extraiga el muelle de retorno del panel (A) y después separe la pastilla del freno (B).

Afloje los pernos (A, B) y después extraiga la pinza del freno.

Par de apriete:

a: 24,5 - 29,4N·m (2,5 - 3,0kgf·m, 18,1 - 21,7lb·ft)

b: 78,5 - 98,1N·m (8,0 - 10,0kgf·m, 57,9 - 72,3lb·ft)

Disco

Desmonte las ruedas y los neumáticos delanteros.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

Afloje el perno de la varilla de guía (B) y oscile el cuerpo de la pinza (A) hacia arriba para retirarla.

Par de apriete:

21,6 ~ 31,4 N.m (2,2 ~ 3,2 kgf.m, 15,9 ~ 23,1 lb·pie)

3.	Extraiga el muelle de retorno del panel (A) y después separe la pastilla del freno (B).

Afloje los pernos (A, B) y después extraiga la pinza del freno.

Par de apriete:

78,5 ~ 98,1 N.m (8,0 ~10,0 kgf.m, 57,9 ~ 72,3 lb-ft)

Ajuste el banco de la pinza con alambre.

Desmonte el disco del freno tras aflojar el tornillo.

Par de apriete:

4,9 ~ 5,9 N.m (0,5 ~ 0,6 kgf.m, 3,6 ~ 4,3 lb·pie)

Inspección

COMPROBACIÓN DE GROSOR DEL DISCO DE FRENO DELANTERO

1.	Compruebe el desgaste de las pastillas de freno.

2.	Compruebe si el disco de freno presenta daños o grietas.

Elimine todo el óxido y contaminación de la superficie y mida el espesor del disco, al menos en 8 puntos, a la misma distancia (5mm) del círculo exterior del disco de freno.

Grosor de disco del freno delantero

- Estándar : 22mm (0,8661in.)

- Límite de servicio : 20,4mm (0,8031in.)

- Desviación : Inferiore a 0,005 mm (0,0002 in.)

4.	Si el desgaste supera el límite, sustituir el conjunto de disco y pastilla tanto del lado izquierdo como derecho del vehículo.

COMPROBACIÓN DE LA PASTILLA DE FRENO DELANTERO

Comprobar el desgaste de la pastilla. Medir el grosor de la pastilla y reemplazarla si es menor del valor prescrito.

Grosor de pastilla

Valor estándar : 11,5mm (0,4528in.)

Límite de servicio : 2,0mm (0,0787in.)

2.	Compruebe que se haya aplicado grasa en los puntos de contacto de deslizamiento y compruebe posibles daños en la pastilla y el metal de refuerzo.

COMPROBACIÓN DE DESGASTE DE DISCO DE FRENO DELANTERO

Coloque un calibre graduado de unos 5mm (0,2 pulg) en la circunferencia exterior del disco de freno y mida el desgaste del disco.

Desigualdad del disco de freno

Límite: 0,04 mm (0,00157 in.) o inferior (uno nuevo)

2.	Si el descentramiento del disco de freno supera el límite especificado, cambiar el disco y medir el descentramiento de nuevo.

3.	Si el descentramiento no supera el límite especificado, colocar el disco después de girarlo 180° y entonces comprobar de nuevo el descentramiento del disco.

4.	Si no puede corregirse el desgaste cambiando la posición del disco de freno, reemplace el disco de freno.

Instalación

1.	El montaje debe realizarse en el orden inverso al desmontaje.

2.	Use la herramienta especial (09581-11000) cuando monte el conjunto de la pinza del freno.

3.	Después del montaje, purgue el sistema de frenos. (Consulte "Sistema de frenos : Sistema de frenos")
