Kia Rio: Cuadro de instrumentos / Avisos e indicadores

Todas las luces de aviso se comprueban colocando el contacto en ON (no arranque el motor). Si alguno permanece encendido, esto indica que esa situación necesita de su atención.

Una vez arrancado el motor, asegúrese de que se apagan todas las luces de aviso. Si alguna sigue encendida, es que hay una situación que precisa atención. Cuando se suelta el freno de estacionamiento, debe apagarse el piloto indicador del sistema de frenado. El piloto de reserva de combustible permanecerá encendido si el nivel es bajo.

Todas las luces de aviso se comprueban colocando el contacto en ON (no arranque el motor). Si alguno permanece encendido, esto indica que esa situación necesita de su atención.

Una vez arrancado el motor, asegúrese de que se apagan todas las luces de aviso. Si alguna sigue encendida, es que hay una situación que precisa atención. Cuando se suelta el freno de estacionamiento, debe apagarse el piloto indicador del sistema de frenado. El piloto de reserva de combustible permanecerá encendido si el nivel es bajo.

Indicador ECO (opcional)

El indicador ECO es un sistema que le informa de cómo conducir económicamente. Se muestra si está consumiendo combustible de forma eficiente para mejorar el rendimiento de combustible.

• El indicador ECO (verde) se encenderá si está consumiendo el combustible de forma eficaz en el modo ECO ON. Si no quiere que se muestre este indicador, puede cambiar del modo ECO ON al modo ECO OFF pulsando el botón RESET. Para la operación del modo ECO ON/OFF, consulte la página anterior.
• El rendimiento del combustible puede variar según los hábitos de conducción y las condiciones de la carretera.
• Este indicador no funciona en las condiciones donde no se realice una condición económica, por ejemplo con la palanca de cambios en P (estacionamiento), N (punto muerto), R (marcha atrás) o modo deportivo.
• Mientras el modo de consumo actual del combustible se muestra en la pantalla LCD, el indicador ECO se apaga.

ADVERTENCIA

No se quede mirando el indicador mientras conduce. Puede distraerse y provocar un accidente que cause graves lesiones personales.

Piloto de aviso de airbag (opcional)

Esta luz de aviso se ilumina durante unos 6 segundos cada vez que se gira el contacto a la posición ON.

Se enciende también cuando el Sistema de Sujeción Complementario (SRS) no funciona correctamente. Si la luz de aviso AIRBAG no se enciende, o si se queda encendida continuamente más de 6 segundos después de color el contacto en ON o de arrancar el motor, o si se enciende en marcha, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Luz de aviso del sistema de frenado antibloqueo (ABS) (opcional)

Esta luz se enciende al llevar el contacto a ON y se apaga en unos 3 segundos si el sistema funciona normalmente.

Si la luz de aviso del ABS se queda encendida, se enciende durante la marcha o no se enciende cuando la llave se sitúa en la posición ON, significa que el ABS podría tener algún problema.

En ese caso, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado. El sistema convencional de frenos seguirá funcionando, pero sin la ayuda del sistema antibloqueo.

Luz de aviso del sistema electrónico de distribución de fuerza de frenado (EBD)

Si se encienden dos luces de aviso al mismo tiempo durante la marcha, es que los sistemas ABS y EBD presentan algún fallo.

En este caso, puede que tanto el sistema ABS como el sistema normal de frenos no funcionen con normalidad. En ese caso, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

ADVERTENCIA

Si las dos luces de aviso del ABS y el freno se encienden y permanecen encendidas, el sistema normal de frenos del vehículo no funcionará normalmente. Por tanto, puede verse sometido a una situación inesperada y peligrosa en caso de frenazo brusco. En esta situación, evite conducir a gran velocidad y frenar bruscamente. En ese caso, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Luz de aviso del freno de estacionamiento y del líquido de frenos

Luz de aviso del freno de estacionamiento

Se ilumina cuando se aplica el freno de estacionamiento si el contacto está en las posiciones START u ON. El piloto debe apagarse al soltar el freno de estacionamiento.

Luz de aviso de nivel bajo del líquido de frenos Si este piloto se mantiene encendido, es posible que el nivel de líquido de frenos en el depósito sea bajo.

Si permanece encendida la luz de aviso:

1. Diríjase con cuidado al lugar seguro más próximo y detenga el vehículo.

2. Con el motor parado, compruebe inmediatamente el nivel de líquido de frenos y añada si es necesario. Compruebe a continuación todos los componentes del circuito de frenos por si presenta fugas.

3. No circule con el vehículo si detecta fugas, si el piloto permanece encendido o si los frenos no funcionan correctamente. En ese caso, recomendamos que haga remolcar el vehículo a un distribuidor Kia autorizado para su revisión.

Su vehículo está equipado con sistemas de frenado dobles en diagonal. Esto significa que si uno de los dos sistemas dobles falla, sigue habiendo frenos en dos de las ruedas. Cuando sólo funciona uno de los sistemas dobles, se necesita más recorrido y más presión en el pedal para detener el vehículo. Además, el coche no se parará en una distancia tan corta cuando sólo funciona una parte del sistema de frenado. Si fallan los frenos en marcha, reduzca a una velocidad más corta para aumentar la frenada del motor y detenga el vehículo tan pronto como la seguridad lo permita.

Para comprobar el funcionamiento de la lámpara, compruebe si las luces de aviso del freno de estacionamiento y del líquido de frenos se encienden cuando se coloca el contacto en la posición ON.

ADVERTENCIA

Es peligroso conducir un vehículo con una luz de aviso encendida. Si la luz de aviso del freno permanece encendida, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Aviso de cinturón no abrochado

La luz de advertencia del cinturón

Como recordatorio para el conductor, la luz de advertencia del cinturón parpadeará o se encenderá durante 6 segundos aproximadamente cada vez que el interruptor de encendido se coloque en posción ON. Para más detalles, consulte el cinturón en el capítulo 3.

Indicadores de los intermitentes

Las flechas verdes intermitentes del panel de instrumentos muestran la dirección indicada por las señales de giro. Si se enciende la flecha pero no parpadea o parpadea más deprisa de lo normal o no se enciende, quiere decir que hay algo que no funciona bien en los intermitentes. En ese caso, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Indicador de luces largas

Se ilumina cuando están encendidos los faros en la posición de alumbrado intensivo o cuando se tira de la palanca para emitir destellos.

Indicador de luces encendidas (opcional)

Este indicador se ilumina cuando las luces de los pilotos traseros o los faros están encencidas.

Indicador de luz antiniebla delantera (opcional)

Se ilumina al encender las luces antiniebla delanteras.

Indicador de luz antiniebla trasera (opcional)

Se ilumina al encender las luces antiniebla traseras.

Indicador de luces cortas (opcional)

Este indicador se enciende cuando los faros están encendidos en la posición de luces de cruce.

Aviso de la presión del aceite del motor

Este piloto indica que la presión del aceite es baja.

Si se ilumina durante la marcha:

1.Diríjase con precaución al borde de la calzada y deténgase.

2.Con el motor parado, compruebe el nivel de aceite. Si es bajo, añada aceite en la cantidad necesaria.

Si el testigo de advertencia sigue encendido después de añadir aceite o si no tiene aceite disponible, recomendamos que haga revisar el vehículo lo antes posible por un distribuidor Kia autorizado.

PRECAUCIÓN

Si cuando se ilumine la luz de aviso de la presión del aceite del motor no apaga éste inmediatamente, puede provocar una avería grave.

PRECAUCIÓN

Si permanece encendida la luz de aviso de la presión de aceite mientras el motor está en marcha, éste podría sufrir una avería grave. Este piloto se enciende cuando la presión del aceite es insuficiente. En funcionamiento normal, se debe encender cuando se da el contacto y apagarse a continuación, cuando el motor se pone en marcha. Si la luz de aviso de la presión de aceite permanece encendida mientras el motor está en marcha, es que hay una avería grave.

En tal caso, detenga el coche en cuanto pueda hacerlo con seguridad, apague el motor y compruebe el nivel de aceite. Si el nivel de aceite está bajo, rellene con aceite de motor hasta el nivel adecuado y vuelva a poner en marcha el motor. Si la luz continúa encendida con el motor en marcha, apague éste inmediatamente.

En ese caso, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Testigo de advertencia del nivel de aceite del motor (opcional)

El testigo de advertencia del nivel de aceite del motr se ilumina cuando debe comprobarse el nivel de aceite del motor.

Si el testigo de advertencia se enciende, compruebe el nivel de aceite del motor lo antes posible y añada aceite si es necesario.

Vierte el aceite recomendado despacio con un embudo. (Capacidad de llenado de aceite: Aprox. 0,6 ~ 1,0 l)

Utilice sólo el aceite del motor especificado. (Consulte en la sección 8 "Capacidades y lubricantes recomendados").

No llene demasiado aceite del motor, asegúrese que el nivel de aceite no supera la marca F de la varilla.

En los vehículos equipados con un panel de instrumentos tipo B, el indicador se ilumina en la pantalla LCD.

✽ ATENCIÓN

• Tras conducir unos 50~100 km después de calentar el motor tras haber añadido aceite al motor, el testigo de advertencia se apagará.
• Coloque el encendido de OFF a ON 3 veces en 10 segundos, el testigo de advertencia se apagará inmediatamente. Sin embargo, si apaga el testigo de advertencia sin añadir aceite del motor, el testigo se volverá a encender después de conducir unos 50 km ~ 100 km tras calentar el motor.

PRECAUCIÓN

Si el testigo se enciende continuamente después de añadir aceite y conducir unos 50~100 km tras calentar el motor, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Incluso si el testigo no se ilumina tras encender el motor, debe comprobarse el aceite del motor y debe añadirse periodicamente.

Aviso del sistema de carga de la batería

Este piloto indica que el alternador o el sistema de carga funcionan mal. Si se ilumina con el vehículo en marcha:

1. Diríjase al lugar seguro más próximo.

2. Con el motor parado, compruebe si la correa de accionamiento del alternador está floja o rota.

3. Si está bien ajustada, es que hay un fallo en otro punto del sistema de carga eléctrica. Recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Luz de aviso de tapa del portón trasero

Esta luz de aviso se enciende cuando la tapa del portón trasero no está bien cerrada.

Luz de aviso de puertas abiertas

Esta luz de aviso se enciende cuando una puerta no está bien cerrada.

Indicador del inmovilizador (opcional)

Sin sistema de llave smart

Se ilumina cuando se introduce la llave del inmovilizador y se gira a la posición ON para arrancar el motor.

Ahora puede arrancar el motor. La luz se apaga cuando el motor empieza a girar.

Si esta luz parpadea cuando el contacto está en la posición ON antes de arrancar el motor, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Con el sistema de llave smart

Si las siguientes condiciones ocurren en un vehículo equipado con la llave smart, el indicador del inmobilizador se ilumina, parpadea o se apaga.

• Cuando la llave smart está dentro del vehículo, si el botón de INICIO/ PARADA DEL MOTOR está en la posición ACC o ON, el indicador se ilumina durante 30 minutos aproximadamente para indicar que puede arrancar el motor. Sin embargo, si la llave smart no está en el vehículo, si está pulsado el botón de INICIO/PARADA DEL MOTOR, el indicador parpadeará unos minutos para indicarle que no puede encender el motor.
• • Si el indicador se ilumina sólo durante 2 segundos y se apaga cuando el botón INICIO/PARADA del MOTOR se cambia a la posición ON con la llave Smart dentro del vehículo, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.
• • Cuando la batería es débil, si se pulsa el botón de INICIO/PARADA del MOTOR, el indicador parpadea si no es capaz de arrancar el motor. Sin embargo, será capaz de arrancar el motor pulsando el botón INICIO/PARADA del MOTOR directamente con la llave Smart. Si las piezaa relacionadas con sistema de la llave smart tienen un problema, el indicador parpadea.

Piloto indicador de reserva de combustible

Indica que el depósito de combustible está casi vacío. Si se enciende, debe repostar lo antes posible. Circular con la luz de aviso del nivel de combustible encendida o con el nivel por debajo de la “E” puede causar fallos de encendido en el motor y dañar el convertidor catalítico.

Luz de funcionamiento defectuoso (MIL) (comprobar la luz del motor)

Este indicador es parte del sistema de control del motor, que vigila diversos componentes del sistema de control de emisiones. Si se enciende durante la marcha, es que se ha detectado un posible fallo en alguna parte del sistema de control de emisiones.

Esta luz se iluminará también cuando la llave de contacto se sitúa en la posición ON y se apagará pocos segundos después de que arranque el motor. Si se ilumina en marcha, o no se ilumina cuando la llave de contacto se sitúa en la posición ON, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

PRECAUCIÓN

Si circula mucho tiempo con la luz del indicador de funcionamiento defectuoso del sistema de control de emisiones encendida, podría averiarse dicho sistema, lo que afectaría al comportamiento del vehículo y al consumo de combustible.

PRECAUCIÓN

Si la luz indicadora del sistema de control de emisiones se ilumina, es posible que se produzcan daños en el convertidor catalítico, lo que podría suponer pérdida de potencia del motor. En ese caso, recomendamos que haga revisar el vehículo lo antes posible por un distribuidor Kia autorizado.

PRECAUCIÓN - Motor diesel (si está equipado con DPF)

Cuando el indicador de avería parpadea, podría dejar de parpadear al conducir el vehículo a más de 60 km/h (37 mph) o con una marcha superior a la segunda con unas 1500 ~ 2000 rpm del motor duranta un cierto período de tiempo (unos 25 minutos). Si el indicador de avería sigue parpadeando a pesar de llevar a cabo estos procedimientos, recomendamos que haga revisar el sistema DPF por un distribuidor Kia autorizado. Si sigue conduciendo durante un largo período de tiempo con el indicador parpadeando, el sistema DPF podría dañarse y podría empeorarse el consumo de combustible.

Indicador ESC (Control electrónico de estabilidad)

El indicador ESC se ilumina al girar el contacto a la posición ON, pero debe apagarse pasados unos 3 segundos. Cuando se activa el ESC, controla las condiciones de conducción y cuando estas condiciones son normales, la luz ESC debe estar apagada. Si se produce una condición de deslizamiento o de tracción reducida, el ESC entra en acción y el indicador ESC parpadeará para indicar que funciona.

Pero, si avería la sistema ESC, el indicador se ilumina y se queda.

En ese caso, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Indicador ESC OFF

El indicador ESC OFF se ilumina al girar el contacto a la posición ON, pero debe apagarse pasados unos 3 segundos. Para cambiar al modo ESC OFF, presione el botón ESC OFF. El indicador ESC OFF se encenderá para recordar que se ha desactivado el ESC.

Indecador de llave fuera

Cuando el botón de inicio/parada del motor está en la posición ACC o ON, si la puerta está abierta, el sistema comprueba la llave smart. Si la llave smart no está en el vehículo, el indicador parpadeará y si las puertas están cerradas, la señal acústica sonará durante 5 segundos. El indicador se apagará mientras el vehículo se está moviendo. Mantenga la llave smart dentro del vehículo.

Campana de aviso de recordatorio de llave

Sin la llave smart

Si se abre la puerta del conductor mientras la llave de contacto sigue puesta, (posición ACC o LOCK), sonará una campana para recordarlo. Esto evita que las llaves queden encerradas en el interior del vehículo. La campana sonará hasta que se retire la llave de contacto o se cierre la puerta del conductor.

Con la llave smart

Si la puerta del conductor se abre mientras la llave smart está en el vehículo con el botón de inicio/parada del motor en ACC o con la llave smart en el soporte de la llave smart con el botón de inicio/parada del motor en OFF, sonará la señal acústica de recordatorio de la llave.

La señal acústica sonará hasta que se quite la llave smart del soporte de la llave smart o se cierre la puerta del conductor.

IIndicador de velocidad de crucero

Indicador de VELOCIDAD DE CRUCERO

El indicador se ilumina cuando se activa el sistema de control de crucero pulsando el botón /CRUISE en el volante. El indicador se apaga cuando se pulsa de nuevo el botón /CRUISE para desactivar el sistema.

Indicador SET de crucero

El indicador se ilumina cuando se pulsa el interruptor de control de crucero (-SET o RES+). La luz indicadora SET de crucero no se ilumina cuando se pulsa el interruptor (CANCEL) de control de crucero o se desconecta el sistema.

Para más información, consulte el apartado "Sistema de control de crucero" en el capítulo 5. Los indicadores de crucero se iluminan en la pantalla LCD.

Luz de advertencia de exceso de velocidad

La luz de advertencia de exceso de velocidad

Si conduce a una velocidad de 120 km/h o más, la luz de advertencia de execeso de velocidad parpadeará. Esto es para advertirle exceso de velocidad.

Señal acústica de advertencia de exceso de velocidad (opcional)

Si conduce a una velocidad de 120 km/h o más, la señal acústica de advertencia de execeso de velocidad sonará durante unos 5 segundos. Esto es para advertirle exceso de velocidad.

Testigo de advertencia del sistema eléctrico de dirección asistida (EPS)

Esta luz de aviso se ilumina después de llevar la llave de contacto a la posición ON y después se apagará.

Esta luz se enciende también cuando el EPS tiene algún fallo. En ese caso, recomendamos que haga revisar el vehículo por un distribuidor Kia autorizado.

Indicador de PARADA AUTOMÁTICA (opcional)

Este indicador se iluminará cuando el motor esté en el modo Ralentí de Parada del sistema ISG (Ralentí de paradas y movimientos continuos).

Cuando el motor se enciende automáticamente, el indicador de "PARADA AUTOMÁTICA" en el panel de instrumentos parpadeará durante 5 segundos.

Para más detalles, consulte el "Sistema ISG (Generador estáter integrado)" en la sección 5.

✽ ATENCIÓN

Cuando se enciende el motor por el sistema ISG, podrían encenderse durante varios segundos algunas luces de advertencia(ABS, ESC, ESC APAGADO, EPS o luz de advertencia de freno de estacionamiento).

Esto ocurre por el bajo voltaje de la batería. No significa que el sistema falle.

Indicador de aviso de nivel bajo de líquido lavaparabrisas

Indica que el depósito de líquido lavaparabrisas está casi vacío. Rellene el depósito tan pronto como sea posible.

Indicador de presión baja de los neumáticos / Indicador de avería del TPMS

El dispositivo avisador de presión baja de los neumáticos se enciende durante 3 segundos después de que el interruptor de encendido se coloque en la posición "ON". El indicador de presión baja de los neumáticos se ilumina si uno o más neumáticos están por debajo de la presión de inflado correcta.

El dispositivo avisador de baja presión de los neumáticos se ilumina después de parpadear aproximadamente durante un minuto cuando hay un problema con el sistema de control de la presión de los neumáticos.

En ese caso, recomendamos que haga revisar el vehículo lo antes posible por un distribuidor Kia autorizado. Si la luces de advertencia se iluminan mientras conduce, reduzca inmediatamente la velocidad del vehículo y párelo. Evite las frenadas bruscas y girar excesivamente el volante. Infle los neumáticos a la presión adecuada como se indica en la placa de información de los neumáticos colocada en su vehículo.

ADVERTENCIA - Baja presión de los neumáticos

La baja presión de los neumáticos produce inestabilidad en el vehículo y puede provocar la pérdida de control del vehículo y aumentar las distancias de frenado.

Si sigue conduciendo con baja presión en los neumáticos provocará que los neumáticos se sobrecaliente y fallen.

ADVERTENCIA - Parada de seguridad

• El TPMS no le avisa de los graves o repentinos desperfectos causados por los factores externos.
• Si siente inestabilidad en el vehículo, saque el pie inmediatamente del acelerador y pise el freno gradualmente y vaya bajando la fuerza, finalmente muévase a una la posición segura en la carretera.

Indicador de la bujía de incandescencia (para motores diesel)

La luz indicadora se enciende en ámbar cuando la llave de contacto se sitúa en la posición ON. Cuando se apaga la luz indicadora de precalentamiento se puede arrancar el motor. El tiempo de iluminación varía con la temperatura del agua, la temperatura del aire y el estado de la batería.

✽ ATENCIÓN

Si el motor no arranca pasados 10 segundos después de haber terminado el precalentamiento, vuelva a girar el contacto a la posición LOCK durante 10 segundos, y después de nuevo a la posición ON, para repetir el precalentamiento.

PRECAUCIÓN

Si la luz indicadora de precalentamiento sigue encendida o parpadea cuando el motor ya se haya calentado o durante la marcha, recomendamos que haga revisar el vehículo lo antes posible por un distribuidor Kia autorizado.

Testigo de advertencia del sistema de escape (DPF) (motor diesel)

Este testigo de advertencia se enciende:

• Si existe un problema con el sistema del filtro de partículas diesel (DPF).
• Cuando este testigo de advertencia se ilumina, puede apagarse al conducir el vehículo:
  - a más de 60km/h (37 mph), o
  - a una marcha superior a 2ª con el motor a 1500 ~ 2000 rpm durante un periodo determinado (unos 25 minutos).

Si este testigo de advertencia parpadea a pesar del procedimiento (en este momento se visualiza un mensaje de advertencia en el LCD), recomendamos que haga revisar el sistema DPF por un distribuidor Kia autorizado.

PRECAUCIÓN - Motor diesel con DPF (opcional)

Si sigue conduciendo durante un largo período de tiempo con el testigo de advertencia de DPF parpadeando, el sistema DPF podría dañarse y podría empeorarse el consumo de combustible.

Indicador de filtro de combustible (motores diésel)

Esta luz de aviso se ilumina durante 3 segundos después de que la llave de contacto se sitúe en la posición "ON" y después se apagará. Si se enciende cuando el motor está en marcha, indica que se ha acumulado agua dentro del filtro de combustible. Si sucede esto, retire el agua del filtro de combustible. Para mayor información, consulte el apartado 7, “Filtro del combustible”.

PRECAUCIÓN

Cuando se ilumina la luz de aviso del filtro de combustible, es posible que disminuya la potencia del motor (velocidad del vehículo y velocidad de ralentí). Si sigue la marcha con la luz de aviso encendida, puede provocar averías en las piezas del motor y en el sistema de inyección Common Rail. En ese caso, recomendamos que haga revisar el vehículo lo antes posible por un distribuidor Kia autorizado.

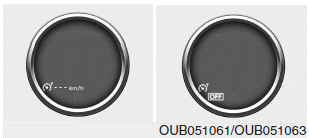

Indicador del limitador de velocidad

El indicador se ilumina cuando se activa el sistema de control del límite de velocidad pulsando el botón en el volante. El indicador se apaga cuando se pulsa de nuevo el botón para desactivar el sistema.

Si existe un problema con el sistema de control del límite de velocidad, el indicador "OFF" parpadea.

En ese caso, recomendamos que haga revisar el vehículo lo antes posible por un distribuidor Kia autorizado. Para más información, consulte el apartado "Sistema de control del límite de velocidad" en el capítulo 5.

Los indicadores del limitador de velocidad se iluminan en la pantalla LCD.
