Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Limpia/Lavaparabrisas / Sensor de lluvia

Componentes y localización de los componentes

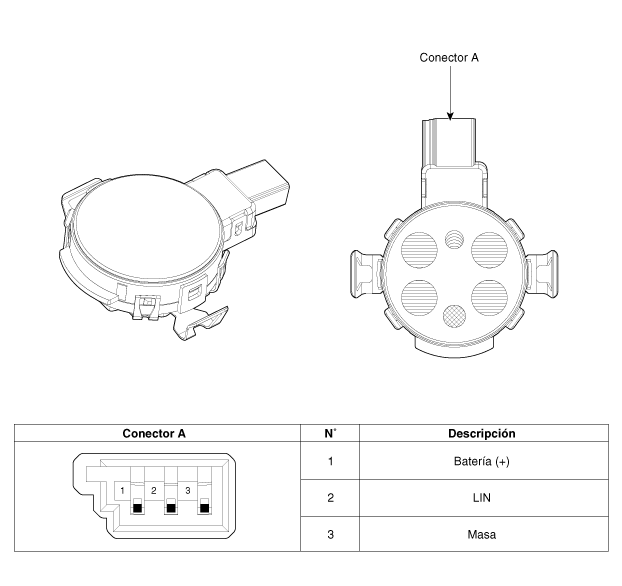

Componentes

Diagramas esquemáticos

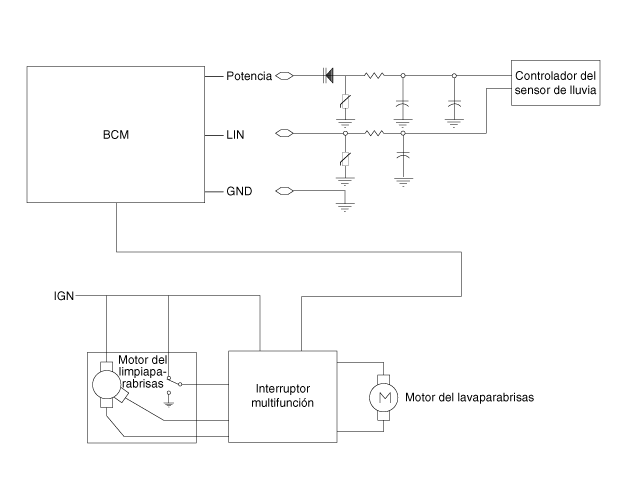

Diagrama del circuito

Descripción y operación

Descripción

Sensor de lluvia integrado

El sensor de lluvia integrado (A) controla tres sistemas: limpiaparabrias delantero, luces automáticas y aire acondionado central.

Sistema de control del limpiaparabrisas

Cuando el interruptor multifunción en la derecha recibe la señal del interruptor "AUTO", el sensor de lluvia integrado detecta la cantidad de lluvia caída. El sensor está instalado dentro de la parte superior de la ventanilla delantera del control del motor del limpiaparabrisas.

Este sistema controla automáticamente la duración del funcionamiento y la velocidad del limpiaparabrisas dependiendo de la cantidad medida de lluvia caída, incluso cuando el conductor no acciona el interruptor del limpiaparabrisas.

Funciones y principios operativos

PRINCIPIO BÁSICO

Detectando la cantidad de agua de lluvia

La luz (haz) emitida por los diodos emisores de luz (LED) se refleja totalemente en la superficie externa del parabrisas y vuelve al fotodiodo. Cuando hay agua en la superficie externa del parabrisas, el haz se separa ópticamente y se refleja parcialmente y el brillo restante es medido por el fotodiodo. El agua que se queda en el parabrisas causa que la luz no se refleje completamente. La pérdida de brillo debido a esto indica la humedad de la superficie del cristal.

INTERFERENCIA

El sensor de lluvia integrado puede funcionar incorrectamente debido a las siguientes interferencias:

1.	El polvo en la superficie de medida y en otras superficies en la trayectoria de la luz (superficie de los diodos emisores de luz y fotodiodos, fibra óptica, soporte y superfice del cristal de la zona de unión del parabrisas) debilita la luz recibida.

2.	Movimiento del parabrisas y soporte

3.	Movimiento del soporte debido a la vibración

4.	Escobilla del limpiaparabrisas dañada

Cuando el sensor de lluvia integrado no funciona o presenta fallos, el conductor deberá accionar el interruptor del limpiaparabrisas manualmente.

Funcionamento automático

Estado operativo del sensor de lluvia

Modo operativo	Funcionamiento
Modo directo	Este es el estado de funcionamiento básico cuando el sensor de lluvia detecta el parabrisas seco con el interruptor del limpiaparabrisas en "Auto". En este modo, el sensor de lluvia integrado determina el modo de funcionamiento de los limpiaparabrisas según la lluvia caída y su duración.
Modo intermitente	El sensor de lluvia integrado activa el modo intermitente cuando el accionamiento del limpiaparabrisas se repite sucesivamente más de dos veces con una pausa de 0,5 ~ 5 segundos.
Velocidad baja	El limpiaparabrisas funciona de forma continua a velocidad lenta
Velocidad rápida	El limpiaparabrisas funciona de forma continua a gran velocidad

Función de seguridad

1.	Si existe hielo o materias extrañas en el campo de detección, el sensor de lluvia integrado no puede reconocer la condición operativa correcta.

Condiciones especiales de detección

Sensor de lluvia

Condición especial	Funcionamiento basado en la detección de condiciones especiales
Salpicadura	Cuando el sensor de lluvia integrado detecta un nivel de agua alto (salpicadura) en modo Directo o Intermitente, el sistema cambia de velocidad de estacionamiento a alta. Entonces la limpieza se lleva a cabo una vez a velocidad alta y una vez más a velocidad baja. Si el estado de la lluvia no cambia tras la limpieza, ésta vuelve al estado original (Directo o Intermitente).
Grasa	La grasa es una fina película de aceite que se ha secado rápidamente y que ocurre cuando se limpia una pequeña cantidad de lluvia con una escobilla del limpiaparabrisas sucia o desgastada. La señal de funcionamiento no debe ser emitida cuando hay grasa en modo Directo o Intermitente.
Suciedad	Cuando no se detecta diferencia tras la limpieza, el sensor de lluvia integrado determina que el parabrisas está sucio. En este estado, la señal de funcionamiento no debe ser emitida. Si el parabrisas se limpia (por ejemplo, con líquido de lavado), el sensor de lluvia integrado vuelve al estado normal.
Líquido de lavado	El sensor de lluvia integrado no responde al líquido de lavado durante el modo Lavaparabrisas. En otras palabras, la velocidad de limpieza no cambia incluso si se pulveriza el líquido de lavado (el funcionamiento automático de la bomba del lavaparabrisas no se refleja en el funcionamiento del sensor de lluvia integrado).

Procedimientos de reparación

Extracción

•	El polvo o las sustancias extrañas pueden afectar negativamente la capacidad el sensor de lluvia. Por tanto, proteja la superficie del sensor con una cubierta de protección hasta montar el sensor de lluvia en el soporte para garantizar un funcionamiento preciso.

•	Como la almohadilla de acoplamiento en la superficie del sensor de lluvia se adhiere fuertemente, podría engancharse en el parabrisas según las condiciones ambientales.

•	Separe con cuidado el sensor de lluvia del parabrisas, ya que podría dañarse si se separa con fuerza.

1.	Desmonte la cubierta del cableado del retrovisor (A).

2.	Desconecte el conector del sensor de lluvia (A).

3.	Tenga cuidado de no dañar la cubierta del pestillo aplicando una fuerza excesiva. Para desmontar el pestillo, tire del mismo a un lado a través del orificio de la cubierta con un destornillador plano pequeño (A).

4.	El módulo del sensor de lluvia está acoplado al parabrisas delantero con cola. Al cambiar el parabrisas delantero, desmonte el módulo del sensor de lluvia del parabrisas delantero existente y móntelo en el parabrisas delantero nuevo.

Instalación

•	En caso de parabrisas con capa reflectora que refleja los rayos infrarrojos en el campo de detección, monte el sensor de lluvia en la zona sin capa reflectora.

•	Monte el sensor de lluvia al cabo de un rato y evite que se deposite polvo después del montaje.

Monte el soporte del sensor de lluvia en el cristal del parabrisas con cinta.

Es muy importante que la almohadilla de acoplamiento se presione contra el parabrisas completamente sin burbujas para una adherencia total.

2.	Conecte el conector del sensor de lluvia y monte la cubierta del sensor.
