Kia Rio: Sistema de embrague / Horquilla y cojinete de liberación del embrague

Kia Rio (YB) Manual de Taller / Sistema de embrague / Sistema de embrague / Horquilla y cojinete de liberación del embrague

Componentes y localización de los componentes

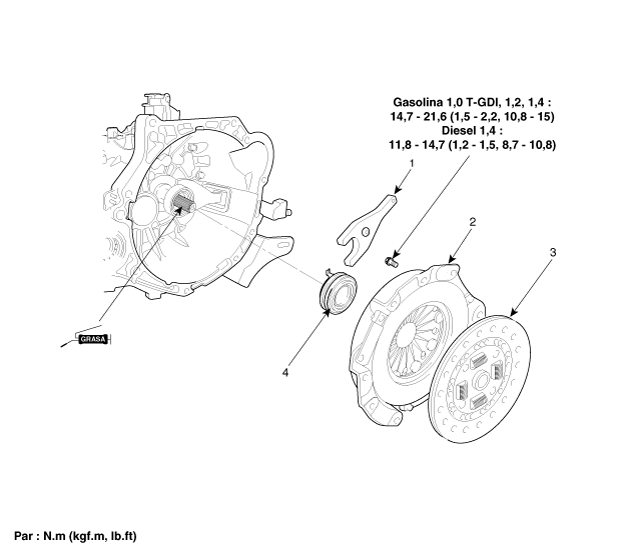

Componentes

1. Horquilla de desembrague
2. Conjunto de la cubierta del embrague

3. Conjunto del disco del embrague
4. Cojinete de desembrague

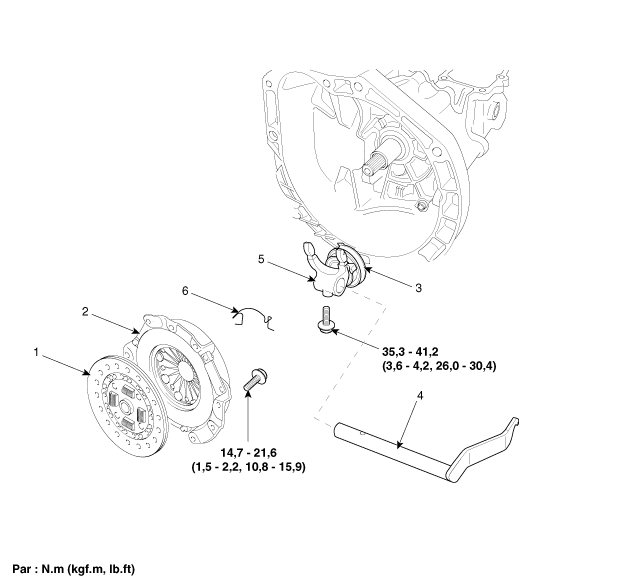

[Sólo gasolina 1,2]

1. Disco del embrague
2. Cubierta del embrague
3. Cojinete de liberación del embrague

4. Conjunto de la palanca de liberación del embrague
5. Horquilla de liberación del embrague
6. Pasador de retorno

Procedimientos de reparación

Extracción

[Gasolina 1.2]

1.	Retire el conjunto del cambio. G 1,2 MPI (Consulte "Sistema de la transmisión manual : Transmisión manual")

2.	Desmonte el tornillo escariado (A).

3.	Extraiga el clip de retorno (A).

4.	Desmonte la horquilla de liberación del embrague.

[Gasolina 1,0 T-GDI, 1,4, Diesel 1,4]

1.	Retire el conjunto del cambio. D 1,4 U2 TCI (Consulte "Sistema de la transmisión manual : Transmisión manual") G 1,0 T-GDI (Consulte "Sistema de la transmisión manual : Transmisión manual") G 1.4 MPI (Consulte el sistema de transmisión manual - "Transmisión manual")

2.	Desmonte el cojinete de liberación del embrague (A).

3.	Tire del pasador (A).

4.	Desmonte la horquilla de liberación del embrague (A).

5.	Desmonte la funda (A).

Inspección

1.	Compruebe si la funda está dañada

2.	Compruebe si existe deformación en la horquilla de liberación del embrague.

3.	Compruebe si existe deformación en el cojinete de liberación del embrague.

Instalación

1.	Monte la funda (A).

2.	Monte el pasador en la horquilla de liberación del embrague.

Aplique grasa en los puntos A, B y C.

LOCALIZACIÓN	Cantidad (g)	Observaciones
a	0,3 ~ 0,5	Horquilla y cojinete de liberación
b	0,5 ~ 1,0	Fulcro y horquilla de liberación
c	0,4 ~ 0,8	Horquilla y cilindro de liberación

Aplique grasa alrededor de la superficie del orificio del cojinete de liberación del embrague.

Grasa especificada:CASMOLY L9508

Cantidad:0,5 ~ 1,0 g

5.	Monte la horquilla de liberación del embrague (B) y el cojinete de liberación del embrague (A).

6.	Monte el conjunto de la transmisión. D 1,4 U2 TCI (Consulte "Sistema de la transmisión manual : Transmisión manual") G 1,0 T-GDI (Consulte "Sistema de la transmisión manual : Transmisión manual") G 1.4 MPI (Consulte el sistema de transmisión manual - "Transmisión manual")

[Gasolina 1.2]

Aplique grasas multiusos al cojunto de la horquilla de liberación.

Al instalar el embrague, aplique grasa a cada pieza, pero tenga cuidado de no aplicarla en exceso. Podría hacer que el embrague resbalase y vibrase.

Aplique grasa multiusos en la ranura del cojinete de liberación.

Grasa:CASMOLY L9508 (0,4 - 0,8g)

3.	Instale el cojinete y la horquilla de desembrague en la carcasa del embrague.

4.	Monte el tornillo escariado (A).

Aplique grasa multiusos en la superficie de contacto del cilindro y la palanca de liberación (A).

Grasa:CASMOLY L9508 (0,2 - 0,4g)

6.	Limpie la superficie del volante motor y el plato de presión con papel de lija fino o tela de esmeril y asegúrese de quitar todo el aceite y la grasa.

Aplique una cantidad pequeña de grasa multiusos en las ranuras del eje de entrada (A).

Grasa:CASMOLY L9508 (aprox. 0,2g)

No aplique más grasa de la necesaria. El exceso de grasa puede hacer que el embrague patine o vibre.

8.	Limpie por entero las superficies del volante y del plato de presión con una lija fina o una tela de esmeril de óxido de hierro y asegúrese de eliminar todo rastro de aceite o grasa.

9.	Monte el conjunto de la transmisión. G 1,2 MPI (Consulte "Sistema de la transmisión manual : Transmisión manual")
