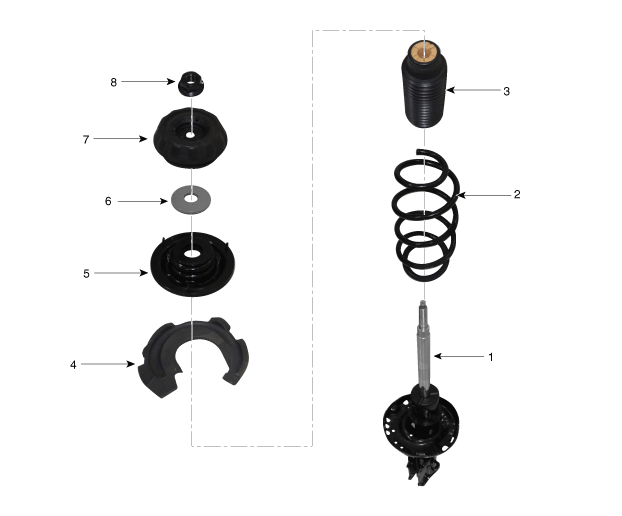

Localización de los componentes |
1. Conjunto de la pata telescópica
2. Muelle helicoidal 3. Guardapolvo 4. Almohadilla inferior del muelle |
5. Asiento superior del muelle
6. Cojinete 7. Aislante 8. Tuerca blocante |
Extracción |
1. |
Desmonte las tuercas de la rueda, la rueda delantera y el neumático del cubo delantero.
|
2. |
Retire la cubierta superior. (Consulte el grupo de la carrocería - "Cubierta superior del capó") |
3. |
Desmonte las tuercas de bloqueo de la pata telescópica (A).
|
4. |
Extraiga el perno del soporte del sensor de velocidad de la rueda (A) y el perno de montaje del sensor de velocidad de la rueda (B).
|
5. |
Desmonte la tuerca de la unión estabilizadora (A).
|
6. |
Afloje los pernos y después desmonte el conjunto de la pata telescópica (A) del portamangueta.
|
7. |
El montaje debe realizarse en el orden inverso al desmontaje. |
Desmontaje |
1. |
Con el compresor del muelle, comprima el muelle de la bobina.
|
2. |
Con la herramienta especial (09546-3X100), afloje la tuerca de bloqueo automático.
|
3. |
Desmonte el aislante, el asiento del muelle, el muelle helicoidal y el guardapolvo del conjunto de la pata telescópica. |
4. |
Efectúe el montaje siguiendo el orden inverso al de desmontaje. |
Inspección |
1. |
Compruebe que el aislador de la pata telescópica no presente daños o desgaste. |
2. |
Compruebe que las piezas de goma no presenten daños o desgaste. |
3. |
Comprima y extienda la varilla del pistón (A) y compruebe que no haya una resistencia irregular o ruidos irregulares durante la operación.
|
Eliminación
1. |
Extienda totalmente el vástago. |
2. |
Taladre un orificio en la sección A para desmontar el gas del cilindro.
|
