Kia Rio: Indicadores / Cuadro instrumentos

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Indicadores / Cuadro instrumentos

Componentes y localización de los componentes

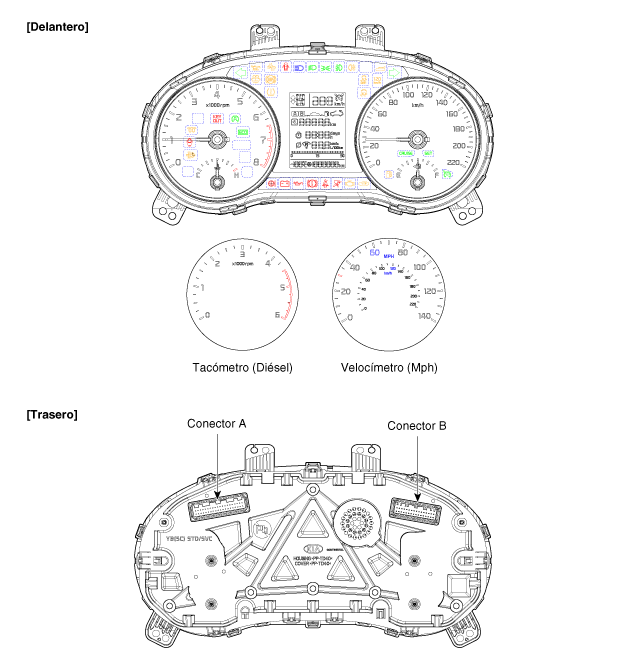

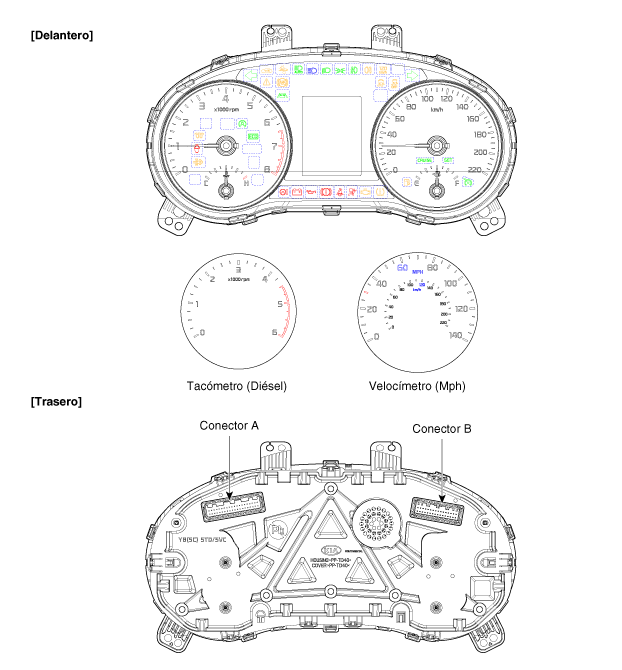

Componentes
[Tipo estándar ("3,5")]

[Tipo supervisión ("3,5")]

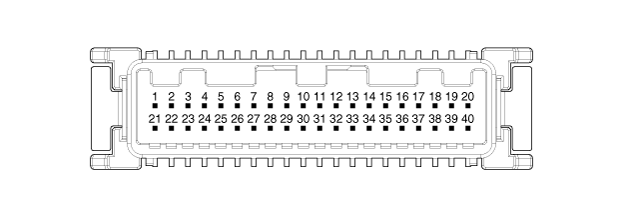

INFORMACIÓN SOBRE EL PASADOR DEL CONECTOR

CONECTOR A


N°
Descripción
N°
Descripción
1
masa
21
Interruptor de viaje (-)
2
ILUMINACIÓN (-)
22
Interruptor de viaje 1 (+)
3
Interruptor del reóstato (abajo)_entrada
23
Interruptor de viaje 2 (+)
4
Interruptor del reóstato (arriba)_entrada
24
Entrada de interruptor ECO activo
5
Detención
25
Drive mode switch_input
6
Transmisión automática (posición 'P')
26
MT (posición 'R')
7
Transmisión automática (posición 'R')
27
-
8
Transmisión automática (posición 'N')
28
Washer level low_Input
9
Transmisión automática (posición 'D')
29
CAN de la carrocería (bajo)
10
Transmisión automática (posición 'S')
30
CAN de la carrocería (alto)
11
Entrada del inmovilizador
31
Salida del alternador
12
Salida de velocidad del vehículo
32
CAN del chasis (ALTO)
13
Entrada del alternador
33
CAN del chasis (BAJO)
14
Entrada del emisor de combustible (-)
34
Outside temp_Input
15
ENTRADA DE VELOCIDAD DE VEHÍCULO
35
FFV 5V (+)_Output
LPI Fuel_Input
16
Entrada del emisor de combustible (-)
36
Entrada del indicador del volante térmico
17
Water seperator (+)_input
37
masa
18
AIR BAG (+)_entrada
38
LDC Battery (+)_Input
19
Presostato de aceite_entrada
39
ENC 1
20
Entrada de la luz trasera
40
Batería (+)

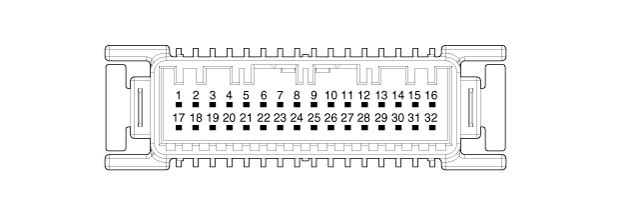

CONECTOR B


N°
Descripción
N°
Descripción
1
Turn signal lamp (Right)_Input
17
Parking brake switch (-)_Input
2
Turn signal lamp (Left)_Input
18
Front delcer switch (-)_Input /
Heated glass switch (-)_Input
3
Headlamp (High) (+)_Input
19
Driver seat belt switch (-)_Input
4
Headlamp (Low) (+)_Input
20
Assist seat belt switch (-)_Input
5
Front fog lamp (+)_Input
21
Assist seat mat switch (-)_Input
6
Rear fog lamp (+)_Input
22
Sunroof open switch (-)_Input
7
Rear fog switch (-)_Input
23
masa
8
Door open switch (-)_Input
24
Heated washer nozzle (-)_Output
9
Driver side door open switch (-)_Input
25
Rear defogger relay (-)_Output
10
Trunk open switch (-)_Input
26
Front delcer relay (-)_Output /
Heated glass relay (-)_Output
11
Hood open switch (-)_Input
27
Assist seat belt indicator (-)_Output
12
Key in switch (-)_Input
28
Tail lamp relay (-)_Output
13
Tail lamp switch (-)_Input
29
Rear SBR Indicator SYNC(-)_Output
14
Rear defogger switch (-)_Input
30
-
15
Rear SBR buzzer (-)_Input
31
-
16
Brake oil switch (-)_Input
32
-

Diagramas esquemáticos

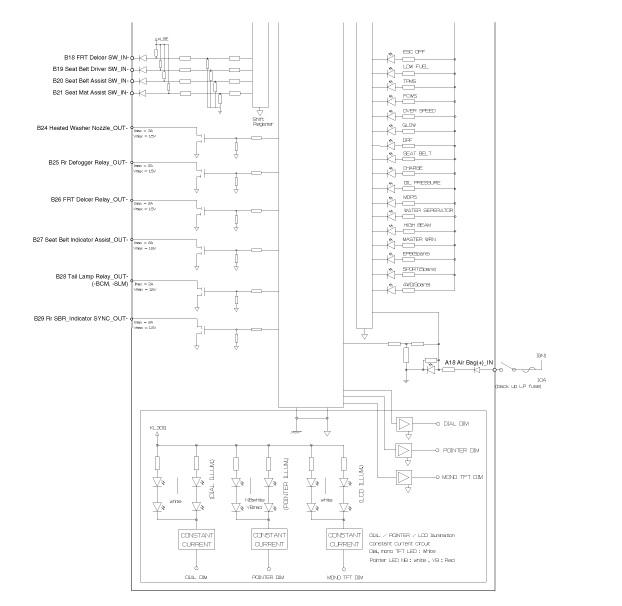

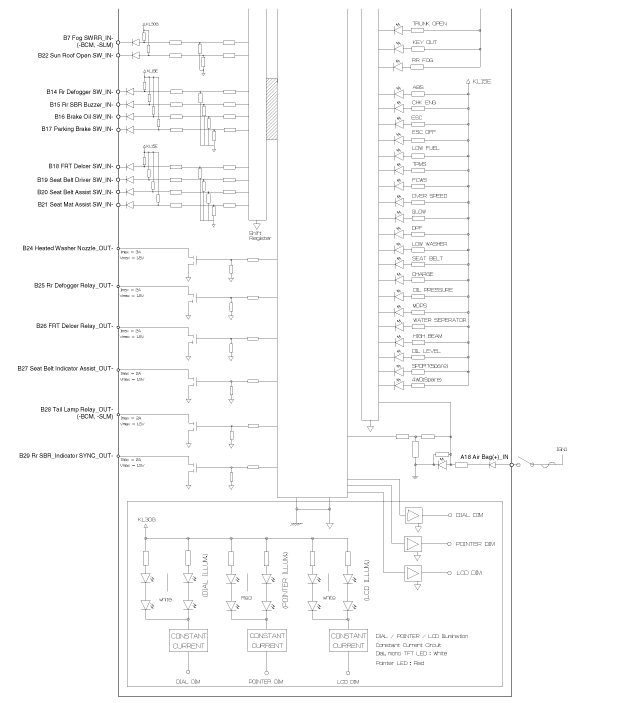

Diagrama del circuito

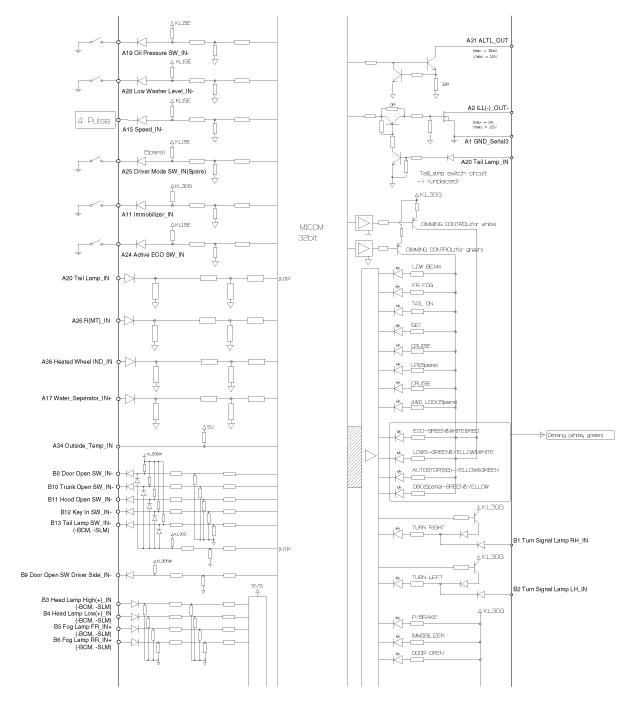

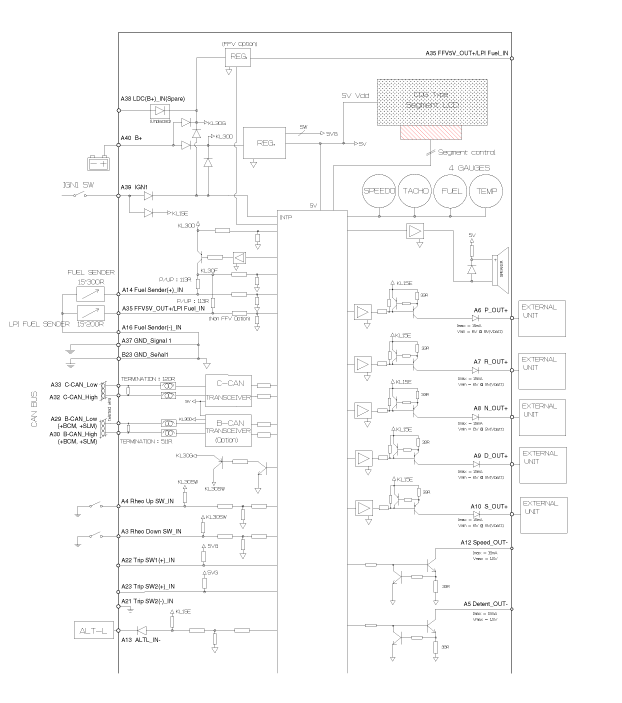

[Estándar general]

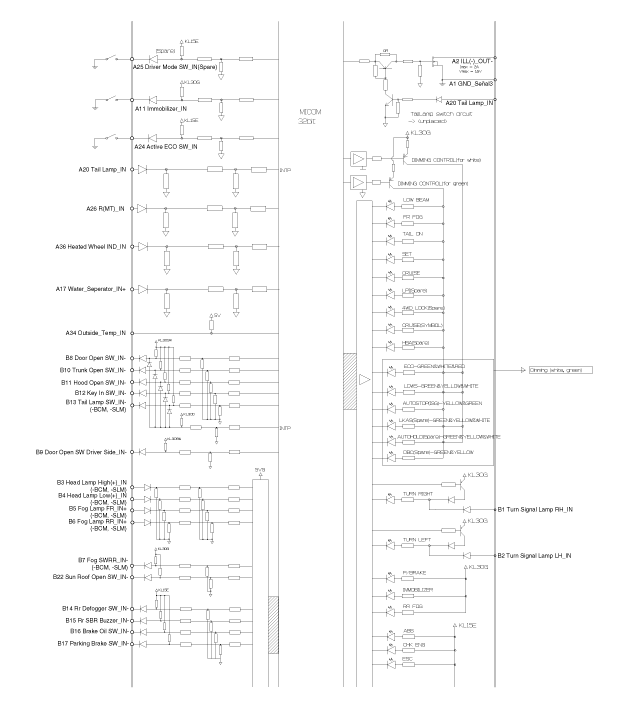

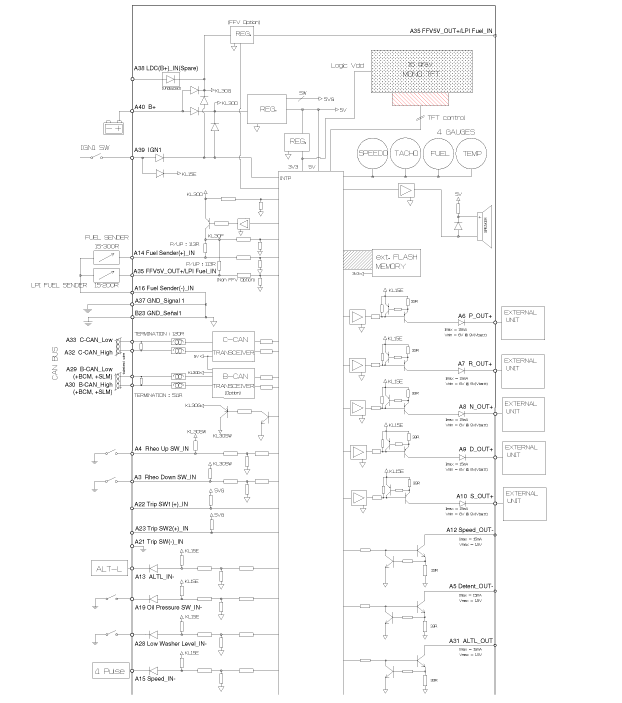

[Supervisión general]

Descripción y operación
Descripción

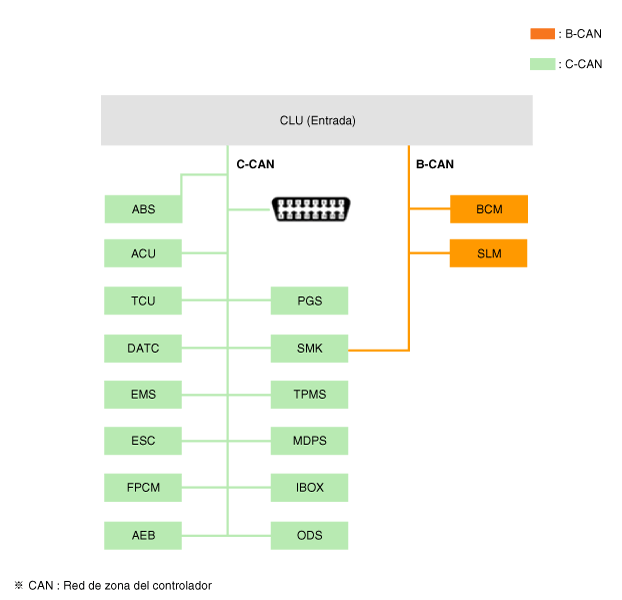

Diagrama de red de comunicación

Abreviatura
EXPLICACIÓN
ACU
Unidad de control del airbag
AVN
Unidad principal (Audio / AVN)
B_CAN
Red de zona del controlador de la carrocería
BCM
MÓDULO DE CONTROL DE LA CARROCERÍA
BSD
Detección del ángulo muerto
C_CAN
Red de zona del controlador del chasis
CLU
Módulo del panel de instrumentos
ESC
Programa de Estabilidad Electrónica
EMS
Sistema de Gestión del Motor
FPCM
Módulo de control de la bomba de combustible
LDWS
Sistema de advertencia de salida del carril
CAN_M
Controlador del área de red multimedia
MDPS
Dirección asistida por accionamiento del motor
MFS
Interruptor multifuncional
CAN_P
Controlador del área de red del tren de potencia
PGS
Sistema de guía de estacionamiento
SAS
Sensor del ángulo de la dirección
SMK
Unidad de llave inteligente
TCU
Unidad de control de transmisión
TPMS
Avisador presion de neumaticos
VDC
Control dinámico del vehículo
ABS
Sistema de frenos antibloqueo

Codificación variable del panel de instrumentos

Dado que el vehículo dispone de más opciones (ESC, MDPS, etc.) el salpicadero debe mostrar más información dependiendo de las opciones seleccionadas.

Por ello, debemos conocer qué opciones tiene el vehículo al cambiar el salpicadero.

Para resolver este problema, se debe llevar a cabo un curso de aprendizaje basado en la opción que requiere el vehículo cuando se cambia el salpicadero.

A esto se le llama codificación variable.

Procedimientos de reparación
Extracción

•

Póngase guantes para proteger sus manos.
•

Al desmontar utilizando un destornillador de punta plana o un extractor, envuelva las herramientas con cinta protectora para no dañar los componentes.
1.

Desconecte el terminal negativo (-) de la batería.
2.

Desmonte el panel central del instrumento combinado.

(Consulte el grupo de carrocería - "Panel del tablero de instrumentos")

3.

Separe el panel de instrumentos (A) tras aflojar los tornillos de montaje.
4.

Desmonte el panel de instrumentos tras desconectar los conectores del panel de instrumentos (A).
Instalación
1.

Monte el panel de instrumentos tras conectar los conectores.
2.

Monte el panel del tablero central.
3.

Conecte el terminal negativo (-) de la batería.



Ejecute la codificación de variantes tras cambiar el panel de instrumentos.
Inspección
1.

Punto de comprobación (indicador de advertencia)


•

Para las condiciones de fallo y las condiciones de operación normal, consulte el manual del usuario.

NO
Símbolo de referencia
NOMBRE
Color
Entrada señal
Control de la señal
Punto de comprobación
1

Intermitente (Izquierda)
 Verde
 CAN
 BCM
(Puerta de enlace)
1)

OInterruptor multifuncion
2)

BCM
3)

Fallo del CAN
2

Intermitente (Derecha)
 Verde
 CAN
 BCM
(Puerta de enlace)
1)

OInterruptor multifuncion
2)

BCM
3)

Fallo del CAN
3

Luz trasera
 Verde
 CAN
 BCM
(Puerta de enlace)
1)

OInterruptor multifuncion
2)

BCM
3)

Fallo del CAN
4

Delantero
Luz antiniebla
 Verde
 CAN
 BCM
(Puerta de enlace)
1)

OInterruptor multifuncion
2)

BCM
3)

Fallo del CAN
5

Luces antiniebla traseras
 Amarillo
 CAN
 BCM
(Puerta de enlace)
1)

OInterruptor multifuncion
2)

BCM
3)

Fallo del CAN
6

LUZ DE CRUCE
 Verde
 CAN
 BCM
(Puerta de enlace)
1)

OInterruptor multifuncion
2)

BCM
3)

Fallo del CAN
7

Luz de carretera
 Azul
 CAN
 BCM
(Puerta de enlace)
1)

OInterruptor multifuncion
2)

BCM
3)

Fallo del CAN
8

Símbolo maestro
 Amarillo
 CAN
 BSD
1)

Sistema BSD
2)

Fallo del CAN
TPMS
1)

Sistema TPMS
2)

Fallo del CAN
BCM
1)

Luces exteriores
2)

BCM
3)

Fallo del CAN
cableado
 Emisor de combustible
1)

Fallo del emisor de combustible
2)

Fallo del cableado
LAVAPARABRISAS BAJO
1)

Sensor de nivel de líquido del lavaparabrisas
2)

Fallo del cableado
ENTRADA DIGITAL
 Comprobación funcional del servicio al cliente
9

Carga de batería
 ROJO
 CAN
 ECM
1)

Sistema de carga
2)

Fallo del CAN
10

PRESIÓN DE ACEITE
 ROJO
 cableado
 ECM
1)

Sistema ECM
2)

cableado
3)

Fallo del CAN
11

Comprobación del motor
 Amarillo
 CAN
 ECM
1)

Sistema ECM
2)

Fallo del CAN
12

inmovilizador
 Amarillo
 CAN
 BCM
(Puerta de enlace)
1)

Sistema SMK
2)

BCM
3)

Fallo del CAN
4)

cableado
13

Freno de estacionamiento
Líquido de freno
EBD
EPB
 ROJO
 CAN
 BCM
(Puerta de enlace)
EBD
EPB
ABS
TCS
1)

BCM
2)

Sistema ABS
3)

Sistema EPB
4)

Fallo del CAN
5)

Interruptor del freno de estacionamiento
6)

Sensor del nivel de aceite del freno
14

ABS
 Amarillo
 CAN
 ABS
1)

Sistema ABS
2)

Fallo del CAN
15

ESC
 Amarillo
 CAN
 TCS
1)

Sistema ABS
2)

Fallo del CAN
16

ESC OFF
 Amarillo
 CAN
 TCS
1)

Sistema ABS
2)

Fallo del CAN
17

Auto hold
 Blanco
Amarillo
Verde
 CAN
 TCS
1)

Sistema TCS
2)

Fallo del CAN
18

Cinturón de seguridad
 ROJO
 CAN
 BCM
(Puerta de enlace)
1)

BCM
2)

Fallo del CAN
19

AIRBAG
 ROJO
 CAN
 srscm
1)

Sistema SRSCM
2)

Fallo del CAN
20

EPS
[MDPS]
 ROJO
 CAN
 MDPS
1)

Unidad del sistema MDPS
2)

Motor MDPS
3)

Fallo del CAN
21

TPMS
 Amarillo
 CAN
 TPMS
1)

Sistema TPMS
2)

Sensor TPMS
3)

Fallo del CAN
22

LDWS
 Verde
Amarillo
Blanco
 CAN
 LDWS
1)

Sistema LDWS
2)

Fallo del CAN
23

Testigo de combustible
 Amarillo
 Directo
(Micom)
 segmento del combustible
1)

Fallo del emisor de combustible
2)

Fallo del cableado
24

Abre puerta
 ROJO
 CAN
 BCM
(Puerta de enlace)
1)

BCM
2)

Fallo del CAN
3)

Interruptor/sensor de la puerta
25

ECO
 Verde
 cableado
 Modo Eco
1)

Sistema ECM
2)

Fallo del CAN
26

DEPORTIVO
 Amarillo
 cableado
 Modo deportivo
1)

Sistema ECM
2)

Fallo del CAN
27

CRUCERO
 Verde
 CAN
 ECM
1)

Sistema ECM
2)

Fallo del CAN
28

JUEGO
 Verde
 CAN
 ECM
1)

Sistema ECM
2)

Fallo del CAN
29

Exceso de velocidad
 Amarillo
 CAN
 ECM
1)

ECM
2)

Fallo del CAN
30

AEB
 Amarillo
 CAN
 SCC
1)

Sistema AEB
2)

Fallo del CAN
31

Agua de refrigeración
temperatura
 ROJO
 CAN
 EMS
1.

Sistema EMS
2.

Fallo del CAN
32

Filtro de partículas diésel
[DPF]
 Amarillo
 CAN
 ECM
1)

Sistema DPF
2)

Fallo del CAN
33

NIVEL DE ACEITE
 Amarillo
 CAN
 ECM
1)

ECM
2)

Fallo del CAN
34

Separador del agua
 ROJO
 cableado
 Sensor del separador de agua
1)

Sensor del separador de agua
2)

Fallo del cableado
35

Parada automática
 Verde
Amarillo
 CAN
 ECM
1)

ECM
2)

Fallo del CAN

2.

Punto de comprobación (indicador)

NO
NOMBRE
Entrada señal
Control de la señal
(Unidad / Sensor)
Punto de comprobación
1
 Velocímetro
 C_CAN
 ABS/ESC
 1) Sistema ABS
2. Fallo de la línea CAN
2
 Tacómetro
 C_CAN
 ECM
 1. ECM
2. Fallo de la línea CAN
3
 Temperatura de agua refrigerante
 C_CAN
 ECM
 1. ECM
2. Fallo de la línea CAN
4
 Regulador
 Cableado
 Emisor de combustible
 1) Fallo del emisor de combustible
2) Fallo del cableado

Diagnóstico con KDS/GDS

1.

Pueden diagnosticarse rápidamente fallos del sistema eléctrico de la carrocería con el sistema de diagnóstico del vehículo (KDS/GDS).

El sistema de diagnóstico (KDS/GDS) proporciona la siguiente información.

(1)

Autodiagnóstico: Comprobación del fallo y número de código (DCT)
(2)

Datos actuales: Comprobación del estado de los datos de entrada y salida del sistema
(3)

Prueba de actuación: Comprobación del estado de funcionamiento del sistema
(4)

Función adicional: Control de otras características incluyendo el ajuste de opciones del sistema y el ajuste del punto cero
2.

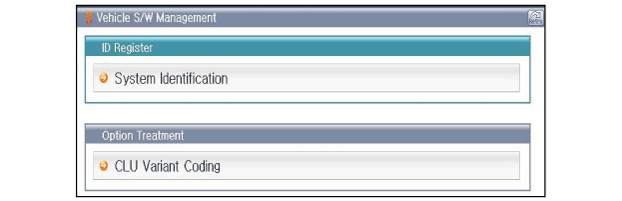

Seleccione 'Modelo de vehículo' y 'Modelo del panel de instrumentos (CLU)' a inspeccionar para comprobar el vehículo con el comprobador.
3.

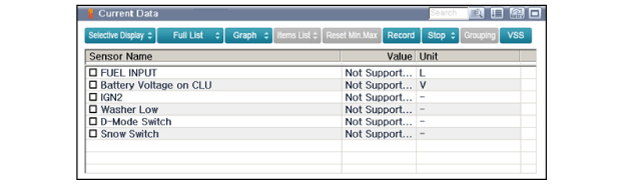

Seleccione el menú 'Current data" para buscar el estado actual de los datos de entrada y salida.
4.

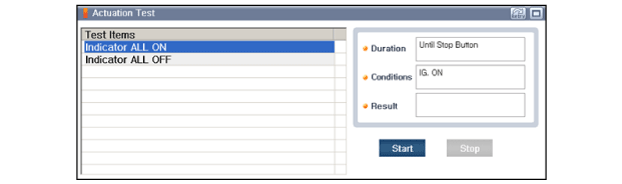

Para actuar a la fuerza el valor de entrada del módulo a comprobar, seleccione la opción 'Prueba de actuación'.

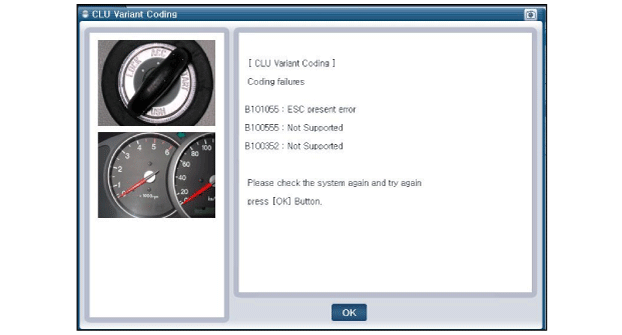

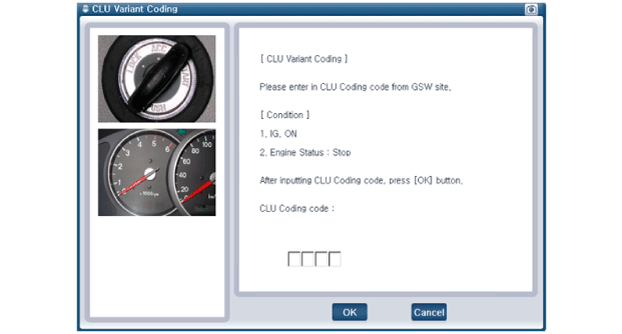

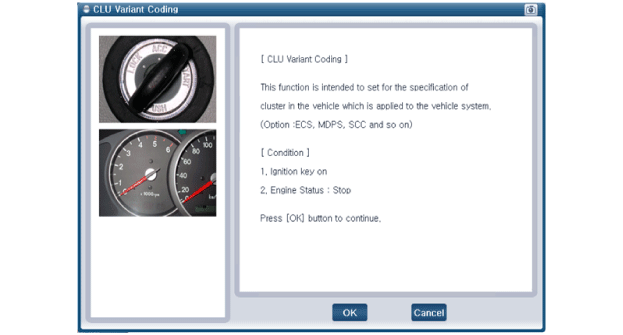

Codificación variable CLU

Tras cambiar el panel de instrumentos por uno nuevo, debe realizar el proceso de "Codificación variable".

1.

Conecte el cable del KDS/GDS a la toma de diagnóstico del panel protector inferior en el lado del conductor y encienda el KDS/GDS.
2.

Seleccione el modelo y el menú "BCM".
3.

Seleccione el modo de codificación variable a ejecutar.
4.

Si los códigos de avería se producen al realizar la codificación variable, vuelva a probar la codificación variable del CLU tras comprobar el estado el sistema del CLU
Indicadores
Diagnóstico de averías Diagnóstico de averías Elemento con error Síntoma de fallo Elementos de inspección Comprobaciones detalladas ...

Mando de Apertura a Distancia y Alarma Antirrobo
Características técnicas Especificación Elemento Especificación Alimentación de fuente 3 V Temperatura de op ...

UTIL para tu coche:

Kia Rio (YB) Manual de Taller: Compresor/refrigerante del aire acondicionado


Procedimientos de reparación Servicio básico del sistema refrigerante (R-134a) RECUPERACIÓN DEL REFRIGERANTE Utilice únicamente el equipo de servicio de la lista U.L. y que esté certificado para cumplir los requisitos de la SAE J2210 para retirar el HFC-134a (R-134a) del ...

Kia Rio (YB) Manual del propietario: La idoneidad de los dispositivos de seguridad para niños para las posicione ISOFIX - Para Europa


■ 5 puertas IUF = Adecuado para ISOFIX para los sistemas de seguridad para niños universales aprovados para usar en el grupo de masa. X = Posición ISOFIX no adecuada para sistema de seguridad para niños ISOFIX en el grupo de masa y/o para este tamaño. A - ISO/F3: Altura total para ni ...

© www.krioes.com 2019-2024
